Los resortes, omnipresentes en una asombrosa variedad de dispositivos y sistemas, desde la suspensión de un vehículo hasta el mecanismo de un bolígrafo, son mucho más que simples trozos de metal. Son elementos elásticos esenciales cuya capacidad para almacenar y liberar energía los convierte en componentes cruciales en la ingeniería y la mecánica. Entender cómo calcular y predecir el comportamiento de estos componentes es fundamental para diseñar sistemas eficientes y seguros. En este artículo, exploraremos a fondo el cálculo de resortes, desglosando los principios físicos que rigen su funcionamiento y proporcionando una guía práctica para aplicar estos conocimientos.
- ¿Qué es la Fuerza de un Resorte?
- La Ley de Hooke: El Pilar del Cálculo de Resortes
- Calculando Resortes de Compresión: Pasos Prácticos
- Aplicaciones de la Ley de Hooke: Más Allá de los Resortes
- Ley de Hooke y Elasticidad: Profundizando en el Concepto
- Preguntas Frecuentes sobre el Cálculo de Resortes
- Conclusión
¿Qué es la Fuerza de un Resorte?
La fuerza de un resorte, también conocida como fuerza elástica o fuerza de tensión, es la respuesta inherente de un resorte a ser deformado. Imagina estirar o comprimir un resorte: inmediatamente sientes una resistencia que se opone a tu acción. Esta resistencia es la fuerza del resorte, que siempre actúa en dirección opuesta a la deformación aplicada, intentando retornar el resorte a su longitud original. Esencialmente, la fuerza del resorte es una manifestación de la elasticidad del material, la propiedad que le permite recuperar su forma después de ser deformado.
Una característica clave de la fuerza del resorte es su proporcionalidad con la deformación. Cuanto más se estira o comprime un resorte, mayor es la fuerza que ejerce en sentido contrario. Esta relación lineal, dentro de ciertos límites, es la base de la famosa Ley de Hooke, que exploraremos en detalle a continuación.
La Ley de Hooke: El Pilar del Cálculo de Resortes
La Ley de Hooke, formulada por el físico británico Robert Hooke en el siglo XVII, es el principio fundamental que describe el comportamiento elástico de los materiales sólidos, y en particular, de los resortes. Esta ley establece que la fuerza necesaria para deformar un resorte es directamente proporcional a la cantidad de deformación, siempre y cuando no se exceda el límite elástico del material. En otras palabras, "Ut tensio, sic vis", como lo expresó Hooke en latín, que se traduce como "como la extensión, así la fuerza".
La Ley de Hooke no es solo una fórmula matemática; es un concepto esencial en la ingeniería y el diseño. Permite a los ingenieros predecir con precisión cómo se comportará un resorte bajo diferentes cargas y deformaciones, lo que es crucial para el diseño de componentes y sistemas mecánicos confiables. Desde la construcción de puentes hasta el diseño de suspensiones de automóviles, la Ley de Hooke es una herramienta indispensable.
Fórmula de la Ley de Hooke para la Fuerza del Resorte
La forma más común de expresar la Ley de Hooke para el cálculo de la fuerza del resorte es mediante la siguiente fórmula:
F = -k * ΔL
Donde:
- F representa la fuerza del resorte (en Newtons, N).
- k es la constante de resorte o rigidez del resorte (en Newtons por metro, N/m). Esta constante es una propiedad inherente de cada resorte y describe su resistencia a la deformación. Un valor de 'k' alto indica un resorte más rígido, que requiere una mayor fuerza para deformarse.
- ΔL (Delta L) es la variación en la longitud del resorte, es decir, la deformación. Se calcula como la diferencia entre la longitud final (Lf) y la longitud inicial (L0) del resorte (ΔL = Lf - L0). Esta variación puede ser positiva (extensión) o negativa (compresión).
El signo negativo en la fórmula indica que la fuerza del resorte siempre se opone a la dirección de la deformación. Si se estira el resorte (ΔL positivo), la fuerza del resorte será negativa, intentando contraerlo. Si se comprime el resorte (ΔL negativo), la fuerza del resorte será positiva, intentando expandirlo.
Otra Fórmula Común: F = -R * S
Otra fórmula que se menciona en el texto proporcionado es F = -R * S, donde:
- F es la fuerza del resorte [N].
- R es la tasa de resorte (que es equivalente a la constante de resorte 'k' en la fórmula anterior).
- S es la distancia del resorte o recorrido (equivalente a ΔL, la deformación).
Esta fórmula es conceptualmente la misma que F = -k * ΔL, simplemente utilizando diferentes letras para representar las mismas variables. Ambas fórmulas se basan en la Ley de Hooke y son igualmente válidas para calcular la fuerza del resorte en situaciones lineales.

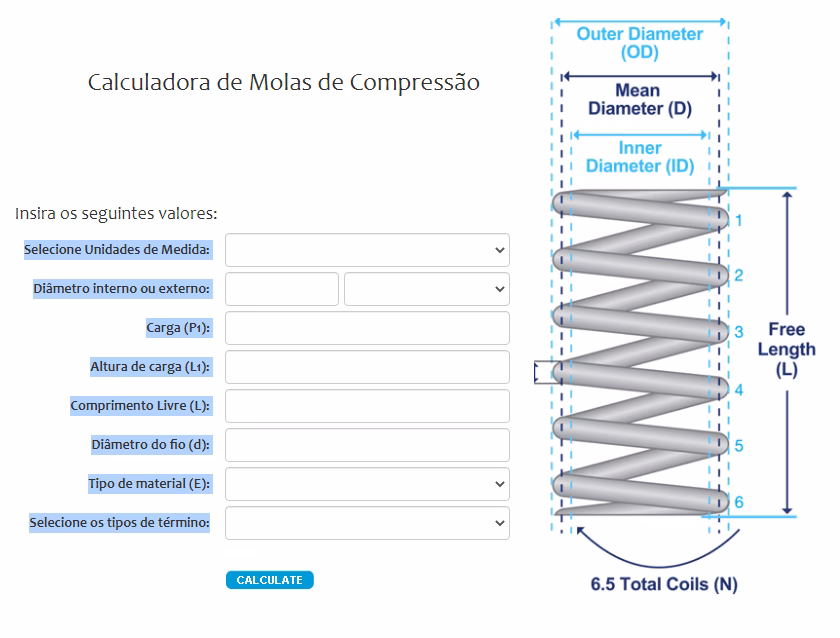

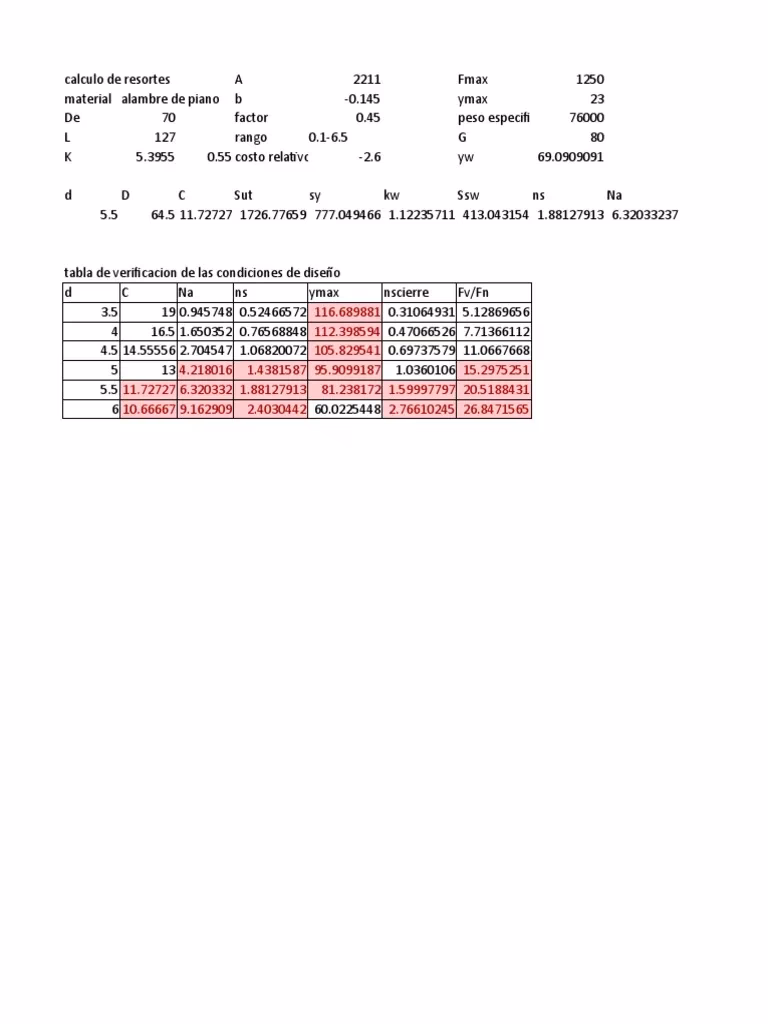

Calculando Resortes de Compresión: Pasos Prácticos
El cálculo de resortes de compresión implica no solo la aplicación de las fórmulas, sino también la medición precisa de las dimensiones físicas del resorte. Para asegurar un cálculo correcto y un diseño adecuado, es crucial seguir una serie de pasos metódicos para medir un resorte de compresión:
- Medir el diámetro del alambre: Utiliza un calibrador Vernier para medir el diámetro del alambre del resorte con la mayor precisión posible. Se recomienda medir con una precisión de hasta tres decimales, especialmente en aplicaciones de alta precisión. La precisión en esta medida es fundamental, ya que el diámetro del alambre influye significativamente en la rigidez del resorte.
- Medir el diámetro exterior de las espiras: Nuevamente, utiliza el calibrador Vernier para medir el diámetro exterior de las espiras del resorte. Es importante tener en cuenta que este diámetro puede variar ligeramente entre espiras. Por lo tanto, se recomienda medir en varios puntos y tomar el valor máximo para asegurar un cálculo preciso.
- Medir la longitud libre: La longitud libre es la longitud del resorte en su estado natural, sin ninguna carga aplicada. Coloca el resorte sobre una superficie plana y mide su longitud con el calibrador Vernier o una regla de precisión. Asegúrate de que el resorte no esté comprimido ni extendido durante la medición.
- Contar el número de espiras: Cuenta cuidadosamente el número total de espiras del resorte, desde una punta hasta la otra. Es importante distinguir entre el número total de espiras y el número de espiras activas, que son las espiras que realmente contribuyen a la elasticidad del resorte. En algunos casos, las espiras de los extremos pueden ser inactivas (por ejemplo, en resortes con extremos cerrados y rectificados).
- Determinar la dirección de enrollado: Observa la dirección en la que se enrollan las espiras del resorte. Puede ser enrollado a la izquierda o a la derecha. En la mayoría de las aplicaciones, la dirección de enrollado no es crítica, pero en algunos casos específicos, especialmente en ensamblajes complejos, puede ser un factor a considerar para asegurar la compatibilidad con otros componentes.

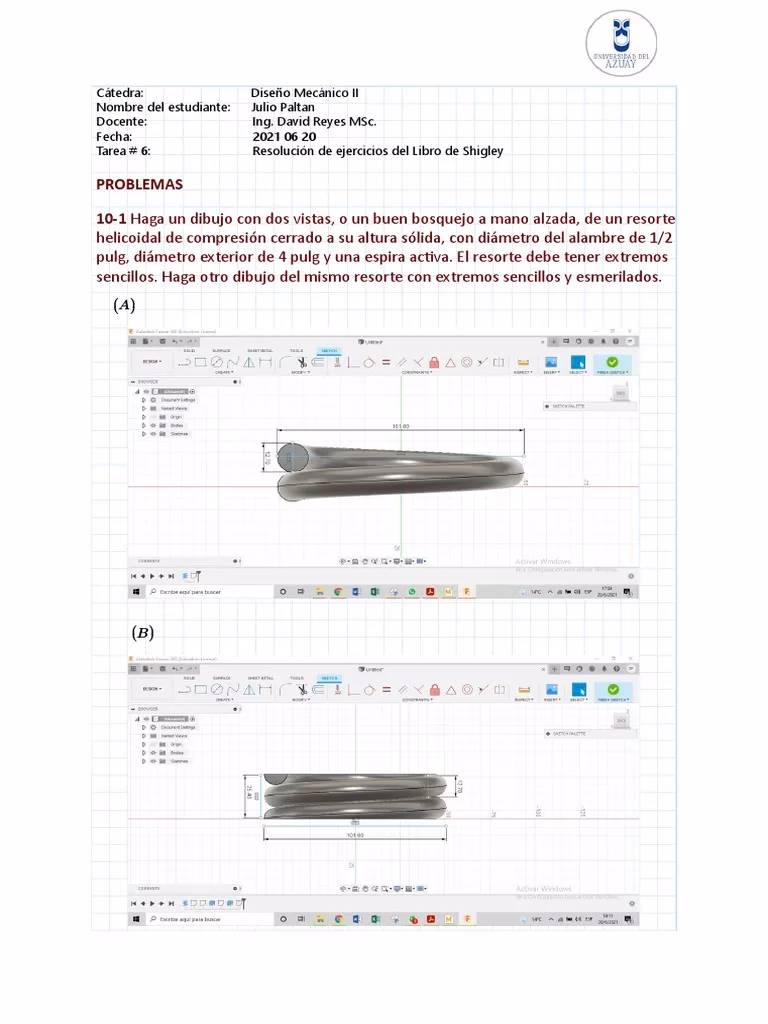

- Identificar el tipo de extremo: Los extremos de los resortes de compresión pueden tener diferentes configuraciones, que afectan su comportamiento y aplicación. Los tipos comunes incluyen:
- Extremos abiertos: Las espiras de los extremos no están juntas.
- Extremos cerrados: Las espiras de los extremos están juntas y en contacto.
- Extremos rectificados: Los extremos del resorte se han aplanado y pulido para proporcionar una superficie de apoyo más uniforme y estable.
- Extremos no rectificados: Los extremos no han sido procesados y pueden ser irregulares.
- Determinar el material del alambre: Identificar el material del que está hecho el resorte es crucial para determinar sus propiedades elásticas y su resistencia a la corrosión y la temperatura. Si el material es desconocido, puedes realizar una prueba simple con un imán. Si el alambre no es atraído por el imán, podría ser una aleación especial como acero inoxidable o bronce. En aplicaciones críticas, es fundamental conocer el tipo exacto de material para asegurar que el resorte cumpla con los requisitos de rendimiento y durabilidad. Considera factores como la temperatura de operación, la presencia de sustancias corrosivas y el ciclo de trabajo al seleccionar el material adecuado.
La configuración del extremo influye en la longitud efectiva del resorte y en su estabilidad bajo carga.
Aplicaciones de la Ley de Hooke: Más Allá de los Resortes
Si bien la Ley de Hooke se ilustra comúnmente con resortes, su aplicación se extiende mucho más allá. Esta ley es fundamental en diversas disciplinas de la ingeniería, la arquitectura y la ciencia de materiales. Algunas aplicaciones destacadas incluyen:
- Diseño estructural: En la construcción de edificios y puentes, la Ley de Hooke se utiliza para analizar cómo los materiales estructurales, como el acero y el hormigón, se deforman bajo cargas y tensiones. Permite predecir la respuesta de las estructuras a fuerzas externas como el viento, el peso propio y las cargas sísmicas, asegurando la estabilidad y seguridad de las construcciones.
- Ingeniería automotriz: La Ley de Hooke es esencial en el diseño de sistemas de suspensión de vehículos. Los resortes y amortiguadores en la suspensión se diseñan utilizando los principios de la Ley de Hooke para proporcionar una conducción suave y confortable, absorbiendo los impactos y vibraciones de la carretera.
- Diseño de dinamómetros: Los dinamómetros, instrumentos para medir fuerzas, se basan directamente en la Ley de Hooke. Utilizan un resorte calibrado cuya deformación, medida con precisión, es proporcional a la fuerza aplicada.
- Microscopía de fuerza atómica (AFM): En la nanotecnología, la Ley de Hooke se aplica en la microscopía de fuerza atómica. Un microscopio AFM utiliza una micro-cantilever (una viga diminuta que actúa como un resorte) para explorar la superficie de materiales a escala atómica. La deflexión del cantilever, medida con precisión, permite mapear las fuerzas interatómicas y obtener imágenes de alta resolución de la superficie.
- Diseño de instrumentos musicales: En instrumentos como pianos y guitarras, la tensión de las cuerdas y la respuesta de los materiales se rigen por principios relacionados con la Ley de Hooke. El diseño de las cuerdas, la caja de resonancia y otros componentes se basa en la comprensión de las propiedades elásticas de los materiales para producir el sonido deseado.
Ley de Hooke y Elasticidad: Profundizando en el Concepto
La Ley de Hooke es una descripción de la elasticidad, la propiedad de un material para deformarse bajo una fuerza y volver a su forma original una vez que la fuerza se retira. La elasticidad es crucial en el comportamiento de los resortes y otros materiales elásticos. Sin embargo, es importante comprender que la Ley de Hooke tiene sus límites. Se aplica principalmente dentro del límite elástico del material, que es el rango de deformación dentro del cual el material se comporta elásticamente.
Si la fuerza aplicada supera el límite elástico, el material puede experimentar una deformación permanente (deformación plástica) o incluso fracturarse. Por lo tanto, al diseñar con resortes y materiales elásticos, es fundamental considerar el límite elástico del material y asegurar que las cargas aplicadas se mantengan dentro de este rango.
Para sólidos elásticos más complejos que los resortes simples, como bloques de material tridimensionales, se utilizan generalizaciones de la Ley de Hooke, como las ecuaciones de Lamé-Hooke. Estas ecuaciones toman en cuenta la distribución de tensiones y deformaciones en sólidos con formas geométricas más complejas y bajo diferentes tipos de carga. El análisis de sólidos elásticos complejos requiere herramientas matemáticas más avanzadas, como la teoría de la elasticidad y el método de elementos finitos.
Preguntas Frecuentes sobre el Cálculo de Resortes
- ¿Qué unidades se utilizan para la constante de resorte (k)?
- La constante de resorte 'k' se expresa generalmente en Newtons por metro (N/m) en el Sistema Internacional de Unidades (SI). También se puede encontrar en unidades como libras por pulgada (lb/in) en el sistema imperial.
- ¿Qué significa un valor alto de la constante de resorte (k)?
- Un valor alto de 'k' indica un resorte más rígido o duro. Significa que se requiere una mayor fuerza para deformar el resorte en una cierta cantidad.
- ¿Qué factores afectan la constante de resorte (k)?
- La constante de resorte 'k' depende de varios factores, incluyendo el material del resorte, el diámetro del alambre, el diámetro de las espiras, el número de espiras y la forma del resorte. Las propiedades del material, como el módulo de Young, también juegan un papel importante.
- ¿La Ley de Hooke se aplica a todos los tipos de resortes?
- La Ley de Hooke se aplica principalmente a resortes lineales, donde la fuerza es directamente proporcional a la deformación. Sin embargo, existen resortes no lineales donde esta relación no es lineal. En estos casos, la Ley de Hooke en su forma simple no es directamente aplicable, y se requieren modelos más complejos para describir su comportamiento.
- ¿Cómo puedo determinar la constante de resorte (k) de un resorte desconocido?
- Puedes determinar experimentalmente la constante de resorte 'k' aplicando una fuerza conocida al resorte y midiendo la deformación resultante. Luego, puedes usar la Ley de Hooke (k = F/ΔL) para calcular 'k'. También existen equipos especializados para medir la constante de resorte con precisión.
Conclusión
El cálculo de resortes, basado en la fundamental Ley de Hooke, es un pilar esencial en la ingeniería y el diseño. Comprender los principios detrás de la fuerza elástica, las fórmulas clave y los pasos prácticos para medir y caracterizar resortes es crucial para crear sistemas mecánicos eficientes y confiables. Desde aplicaciones cotidianas hasta tecnologías de punta, los resortes desempeñan un papel vital, y el dominio de su cálculo abre un mundo de posibilidades en el diseño y la innovación. Recuerda que la precisión en las mediciones y la comprensión de las propiedades de los materiales son fundamentales para aplicar con éxito la Ley de Hooke y lograr diseños óptimos con resortes.
